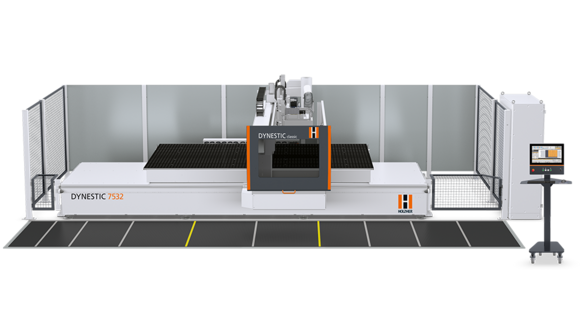

HOLZ-HER DYNESTIC 7532: Lavorazione CNC Gantry in formato high-end per nesting e molto di più

Tecnologia nesting ad altissimo livello - la nuova macchina CNC in esecuzione Gantry di HOLZ-HER

La macchina CNC DYNESTIC 7532 in esecuzione Gantry apre dimensioni completamente nuove alla tecnologia Nesting. La struttura robusta della macchina e la tecnologia ad altissimo livello garantiscono elevate capacità di produzione e pannelli lavorati con precisione.

Il potente centro di lavoro nesting ha un montante saldato in esecuzione Gantry. Questo presenta un'elevata rigidità ed è quindi particolarmente stabile e caricabile. Inoltre, sono eccezionali i due servocomandi sincronizzati in direzione X. Le guide prismatiche coperte, levigate e temprate su tutti gli assi garantiscono la massima precisione e una lunga durata. La DYNESTIC 7532 ha un'elevata dinamicità e velocità vettoriali fino a 110 m/min . Il tavolo di nesting high-flow comandato tramite software consente una ripartizione ottimale del vuoto. La macchina è dotata di serie di potenti elettromandrini di precisione da 8 kW. Su richiesta possono essere equipaggiati potenti elettromandrini da 12 kW raffreddati ad aria o da 10 kW raffreddati a liquido.

Scegliete la DYNESTIC 7532 nella variante base classic o in una variante automatica push, automatic o lift. Riceverete la vostra macchina perfettamente equipaggiata per le vostre applicazioni.

Prezzi
x

Esigenze diverse – prezzi diversi

Il prezzo per un macchinario HOLZHER è unico come le vostre richieste. Per questo preferiamo discutere brevemente gli aspetti più importanti direttamente con voi – solo dopo vi invieremo una prima offerta non vincolante.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.
Consulenza personalizzata
x

Consulenza personalizzata – per la massima produttività e più efficienza

Insieme agli Esperti HOLZHER individuerete la macchina giusta per le vostre necessità. Basta inviarci il modulo compilato – gli Esperti HOLZHER discuteranno poi direttamente presso la vostra sede tutti i dettagli.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.

Ecco cosa vi offre la HOLZ-HER DYNESTIC 7532

Maggiori informazioni

Download

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile

Prospetto DYNESTIC 7532 (PDF, 2 MB)

Dati tecnici

Apri tabella


Dettagli tecnici

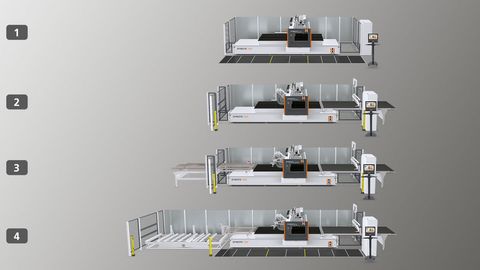

Diverse varianti di equipaggiamento 7532

Le tre varianti di equipaggiamento della macchina nesting DYNESTIC 7532 di HOLZ-HER

Perfettamente tagliata sulle vostre esigenze. Scegliete la macchina singola classic oppure una delle varianti automatiche.

Variante Push (1)

  • La versione push della DYNESTIC 7532 spinge il nest pronto sul nastro trasportatore e pulisce il tavolo della macchina per la lavorazione successiva.

Variante Automatic (2)

  • La variante automatic della DYNESTIC 7532 è ideale per elevati prestazioni – anche per un singolo lotto – in combinazione con il sistema automatico di movimentazione dei pannelli STORE-MASTER 5110 di HOLZ-HER.

Variante Lift (3)

  • Con la macchina DYNESTIC 7532 lift e il piano di sollevamento di serie potete lavorare con la massima efficienza pile di pannelli complete.

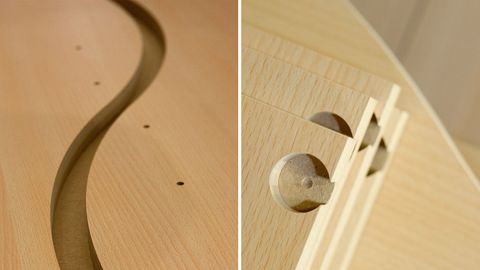

„BetterNest“ il software ottimale per il Nesting

Ottimizzazione del taglio e dei processi grazie al software di comando innovativo
Ottimizzazione del taglio e dei processi grazie al software di comando innovativo
Ottimizzazione del taglio e dei processi grazie al software di comando innovativo

Ottimizzazione del taglio e dei processi grazie al software di comando innovativo

La rapida diffusione della tecnologia Nesting come soluzione combinata di taglio e lavorazione CNC anche per grandi quantità di pannelli pone anche richieste sofisticate al software di annidamento. Perciò HOLZ-HER propone per i centri di lavoro funzionali per Nesting della serie DYNESTIC il software „BetterNest“ come modulo supplementare al software CAMPUS / NC Hops.

Il modulo è disponibile come vero e proprio annidamento ad angolo retto o come variante a forma libera e offre, grazie ad un algoritmo del tutto innovativo, risultati di annidamento finora non raggiunti con molti meno ritagli rispetto al software di Nesting tradizionale. Grazie al comando semplice nonostante l'enorme versatilità, l'operatore viene notevolmente facilitato nel suo lavoro in ufficio e sulla macchina durante la programmazione e gli viene offerta un'elevata sicurezza di processo.

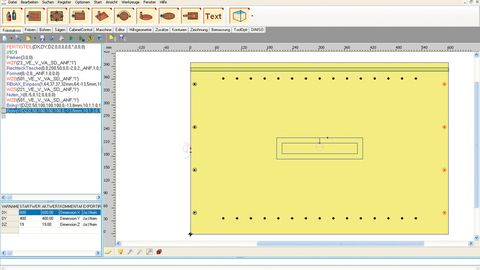

CabinetControl - semplice programmazione dei mobili

Semplice programmazione di mobili

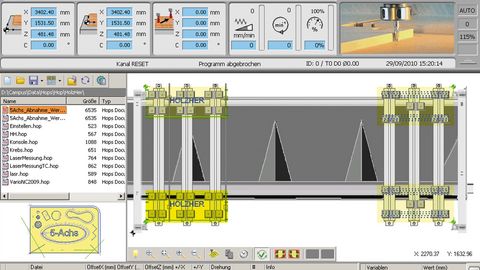

Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo
Genera il programma di lavorazione CNC automaticamente alla sola pressione
di un pulsante

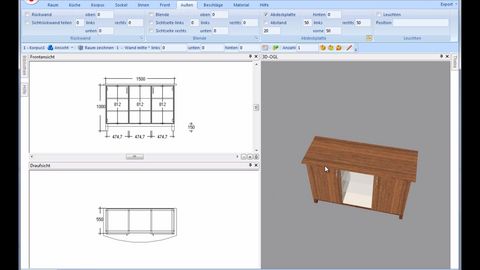

CabinetControl – Software per semplificare la creazione di mobili

Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo è parte integrante del concetto della macchina. Il pacchetto di equipaggiamento comprende CAMPUS / NC Hops con licenza per le macchine e per l'ufficio e il software CAD completo aCADemy. Completa il pacchetto il software integrato per il design di mobili CabinetControl Base. Questo pacchetto crea le condizioni preliminari per una lavorazione efficiente e un impiego confortevole grazie all'interfaccia codice a barre, pannello comandi manuali, possibilità di importazione e molto altro.

  • CabinetControl Base già di serie nel pacchetto software.
  • Creazione di mobili.
  • Viste con rappresentazione in 2-D e 3-D.
  • Personalizzazione rapida secondo le esigenze dell’acquirente dei mobili.
  • Perfetta rappresentazione dei mobili.
  • Realizzazione automatica degli schemi di taglio.
  • Genera il programma di lavorazione CNC automaticamente alla sola pressione di un pulsante.
  • Versione per professionisti opzionale CabinetControl PRO in più con magazzino, calcolo, trasmissione dati alla sezionatrice orizzontale, ecc. Ideale anche per cucine e la pianificazione degli spazi.

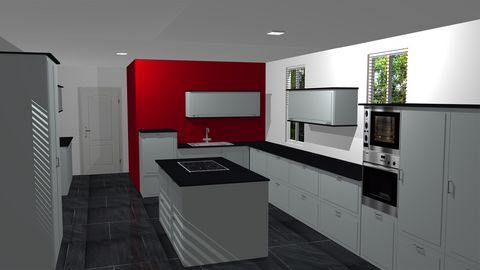

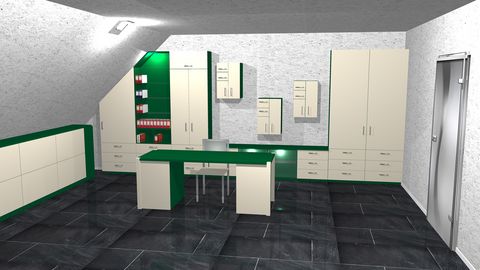

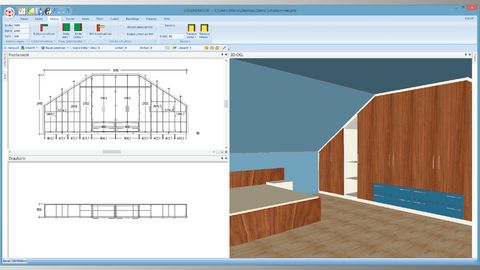

CabinetControl Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili

Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili
Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili
Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili

CabinetControl Pro è l'estensione per l'uso professionale nella progettazione di mobili e nella presentazione al cliente. Progettare mobili o progettare intere situazioni abitative. Sostieni l'immaginazione dei tuoi clienti per decisioni più rapide. Presentare i mobili progettati in modo fotorealistico da qualsiasi prospettiva direttamente al cliente in loco.

Mobili

  • Pianificate i vostri mobili in diverse situazioni ambientali: Armadi, armadi a falda, abbaini, abbaini, cucine, mobili da bagno, mobili da ufficio, armadi, armadi, armadi con ante scorrevoli, mobili da soggiorno, credenze, armadi da incasso, mobili hi-fi e TV, banchi, letti, tavoli, ecc.

Semplice

  • Come falegname, sai come si fanno i mobili. Con poche voci si può passare direttamente alla progettazione finita, senza alcuna conoscenza CAD. Da lì è sufficiente premere un pulsante e tutti i dati sono pronti per la produzione. Questo è un modo semplice e veloce per pianificare e preparare il vostro lavoro.

Progettazione

  • Insieme al vostro cliente progettate e presentate i vostri mobili in modo rapido e vivido. Realizzate direttamente ogni richiesta di modifica spontanea e il vostro cliente sa immediatamente e con esattezza cosa riceve. Questo rende la sua decisione più facile e si arriva al lavoro più velocemente.

Con la pianificazione vengono generati automaticamente i dati di taglio e i programmi CNC per la vostra sezionatrice HOLZ-HER e la macchina CNC HOLZ-HER. L'opzione aggiuntiva TrunRAY perfeziona la visualizzazione dei rendering creati.

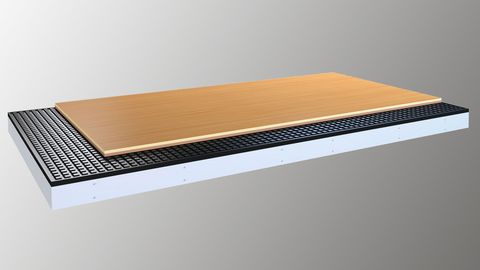

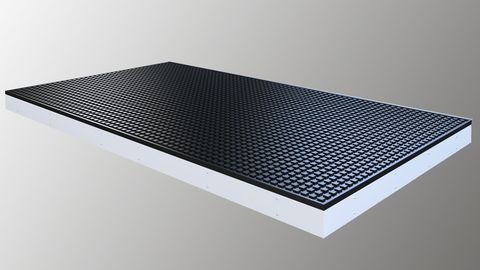

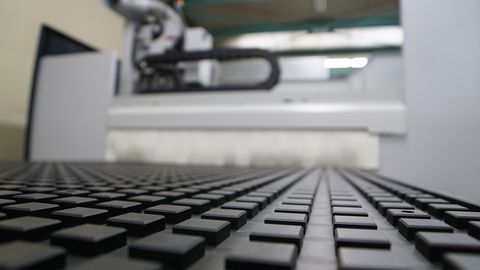

Tavolo di Nesting altamente flessibile

High-Flow Nesting Table - tecnologia Nesting per la produzione razionale
High-Flow Nesting Table - tecnologia Nesting per la produzione razionale
High-Flow Nesting Table - tecnologia Nesting per la produzione razionale

High-Flow Nesting Table

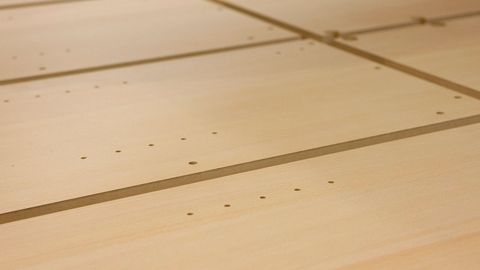

Tecnologia Nesting per la produzione razionale. Durante il nesting una piastra d'usura porosa – di solito un pannello MDF – viene bloccata mediante vuoto sul banco della macchina. Svolge la funzione di aspiratore per superfici e appoggio per i pannelli da lavorare. La tecnologia nesting consente una lavorazione ottimizzata e il taglio di pannelli.

  • Per formattare piani di taglio annidati sul banco nesting.
  • Lavorazione di pannelli su aspiratori posizionati manualmente.
  • Le dimensioni modulari contenute – 50 mm – del piano di nesting HOLZ-HER garantiscono un buon flusso del vuoto sull'intera superficie del banco.

Testa di foratura con possibilità di upgrade

La testa di foratura della Dynestic 7523 è ampliabile dai 15 mandrini della versione base a 22 mandrini

Risultati di lavoro convincenti



Già nelle versione base la DYNESTIC viene fornita con una testa di foratura completamente equipaggiata con 15 mandrini e lama toupie. Per prestazioni di foratura superiori, la soluzione perfetta è costituita dalla testa di foratura XL con max 22 mandrini di foratura e una lama toupie in direzione X - su richiesta anche con seconda lama toupie in direzione Y.

Flessibilità come priorità

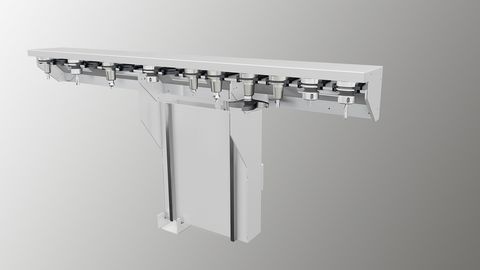

Con 14 postazioni per utensili, il cambiautensili lineare base è perfettamente equipaggiato.
Con 14 postazioni per utensili, il cambiautensili lineare base è perfettamente equipaggiato.

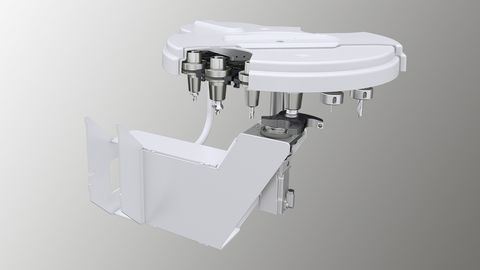

Il cambia-piatto da 18 postazioni per la DYNESTIC 7532
  • Con 14 postazioni per utensili, il cambiautensili lineare base è perfettamente equipaggiato.
  • Cambiautensili pick-up da una postazione X/Y per portare un rinvio ortogonale sul mandrino in direzione X o Y.
  • Al posto del cambiautensili lineare è possibile ordinare anche un cambia-piatto traslante da 18 postazioni. Ideale, ad esempio, per la lavorazione a 2 campi nel funzionamento pendolare.

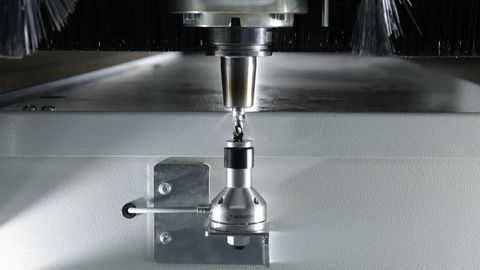

TouchTool - misurazione della lunghezza utensile

TouchTool è il sistema ideale per misurare la lunghezza dell'utensile e corregge i rispettivi valori nel database utensili

TouchTool è il sistema ideale per misurare la lunghezza dell'utensile e corregge i rispettivi valori nel database utensili. Inoltre, Touchtool permette di riconoscere precocemente una rottura di utensile.

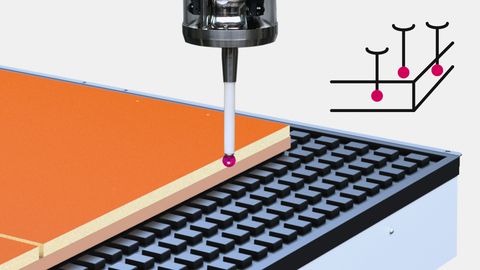

TouchProbe - misurazione del pannello

Il sensore di misurazione di precisione TouchProbe misura con il suo tastatore a sfera ceramico la lunghezza e la profondità dei pannelli, nonché lo spessore del materiale e trasmette i dati al comando della macchina CNC. In questo modo gli scostamenti dimensionali nel programma vengono corretti automaticamente.

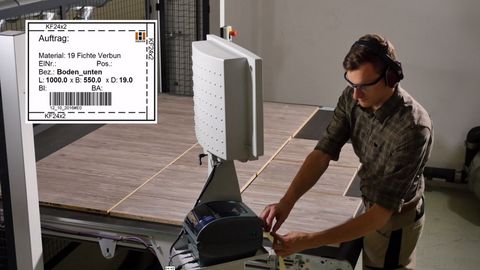

TouchLabel - controllo generale durante l'etichettatura

TouchLabel - la soluzione perfetta per l'etichettatura
TouchLabel - la soluzione perfetta per l'etichettatura

TouchLabel - la soluzione perfetta per l'etichettatura

Il touch-screen da 21,5" consente il perfetto controllo del risultato del Nesting. Toccando semplicemente il pannello, la stampante per etichette contenuta nel pacchetto genera etichette con codice a barre autoadesive.

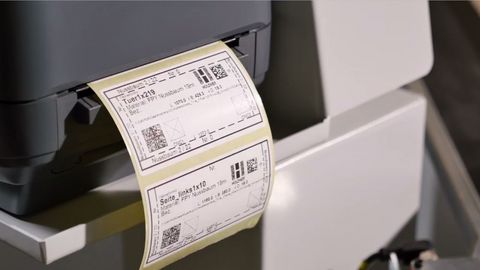

Il modulo stampa etichette integrato CAMPUS permette la stampa di testi normali e codici a barre (codice a barre e 2D Data Matrix). Naturalmente, con l'editor per etichette potete adattare individualmente le vostre etichette di codici a barre.

Direct Label - stampante di etichette completamente automatica integrata

L'unità di stampa industriale Direct Label è installata in un alloggiamento protettivo di facile utilizzo nella colonna mobile della macchina di nesting. Le posizioni delle etichette vengono generate e trasferite in modo completamente automatico tramite il software macchina CAMPUS e il software di nesting BetterNest.

La macchina preleva le etichette una dopo l'altra mediante un punzone rotante a 90° sulla stampante e le posiziona in modo completamente automatico sulla lastra grezza prima dell'elaborazione del nesting. Sono possibili sia stampe di testo normale che di codici a barre (codice a barre e matrice di dati 2D). È inoltre integrato un editor di template per il collegamento alle variabili dell'etichetta.

Power Label per una maggiore capacità di etichettatura

Soprattutto per gli ordini collettivi, una chiara marcatura dei pezzi è indispensabile per le fasi successive di lavorazione. Il sistema di etichettatura di potenza HOLZ-HER è quindi consigliato per le alte prestazioni dei pannelli.

L'etichetta di potenza applica automaticamente le etichette giuste nella giusta posizione sul pannello - anche prima di un'ulteriore lavorazione nella macchina CNC Nesting. Ciò consente una marcatura rapida ed efficiente dei vostri pezzi, in modo completamente automatico e senza interventi manuali.

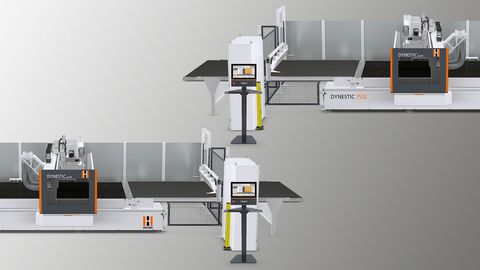

Macchina per l'azionamento a destra per condizioni di spazio individuali

Macchina per l'azionamento a destra per condizioni di spazio individuali

Per un perfetto adattamento alle condizioni di spazio individuali, sono disponibili tutte le varianti automatiche dei modelli DYNESTIC 7532 e 7535, oltre al classico comando a sinistra, come macchine di destra per il ciclo di produzione da destra a sinistra.

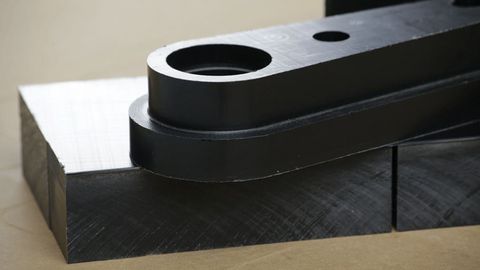

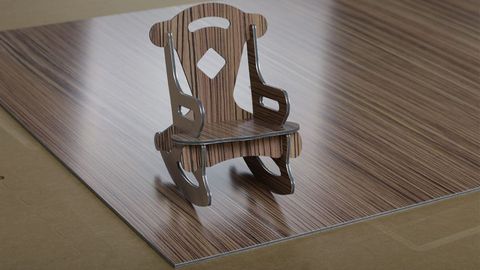

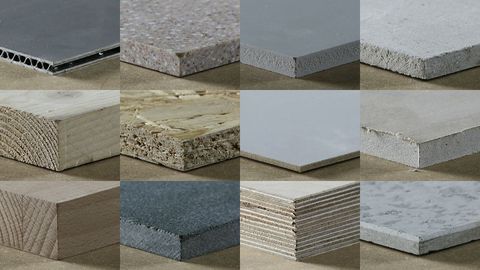

Soluzione perfetta per l'ampia gamma dei vostri materiali

Una macchina - possibilità infinite

Grazie ai dispositivi opzionali flessibili, li modelli DYNESTIC sono perfettamente progettati per lavorare i più svariati materiali. E' possibile lavorare i materiali delicati e pesanti grazie ai cuscini d'aria. Il sistema "ColdGun" è adatto in particolare per plastiche, alluminio e materiali compositi. Grazie al sistema "ColdGun" i pannelli e la fresa restano sempre freddi. In questo modo, questo optional assicura anche durate utili degli utensili estremamente lunghe. I modelli DYNESTIC possono lavorare, fra gli altri, i seguenti materiali:

  • plexiglas
  • plastiche
  • pietra acrilica
  • materiali compositi d'alluminio
  • Alucore
  • Profilati di alluminio
  • pannelli in materiali di legno
  • pannelli MDF
  • pannelli incollati in legno massello

Eccezionale ergonomia per l'operatore

HOLZ-HER vi offre una postazione di comando studiata appositamente per la serie DYNESTIC, che è dotata di uno schermo da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore.

L'ergonomia del vostro posto di lavoro diventa sempre più importante. HOLZ-HER vi offre una postazione di comando studiata appositamente per la serie DYNESTIC, che è dotata di uno schermo da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore.

In base all'equipaggiamento della macchina, su richiesta potete scegliere la postazione di comando con base mobile. Mediante le rotelle è possibile portare la postazione dove può supportare al meglio il processo di lavorazione.

Pieno utilizzo in sicurezza

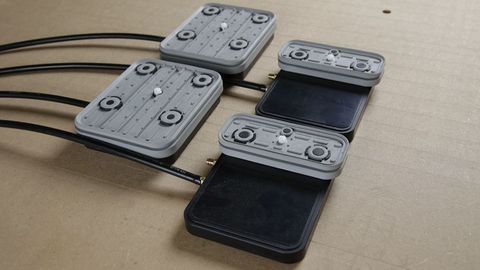

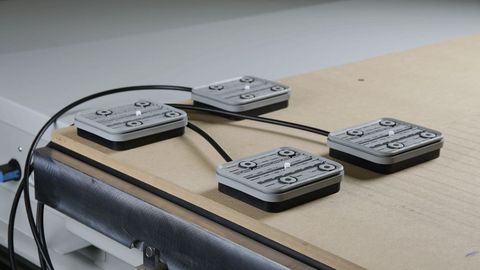

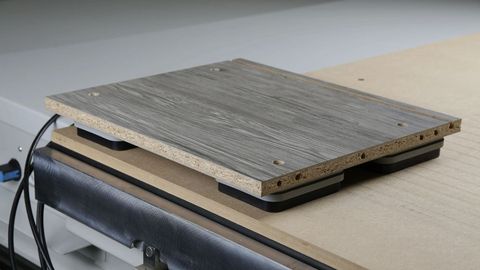

Speciali aspiratori per la tavola retinata permettono, ad esempio, fori orizzontali e lavorazioni di profilatura sui più svariati pannelli.

La possibilità come optional di fermare i pannelli anche contro il listello di arresto anteriore rende la serie DYNESTIC ancora più flessibile. I pannelli formattati possono essere posizionati esattamente e lavorati senza fare fatica. Speciali aspiratori per la tavola retinata permettono, ad esempio, fori orizzontali e lavorazioni di profilatura sui più svariati pannelli.

Tecnologia del vuoto efficiente

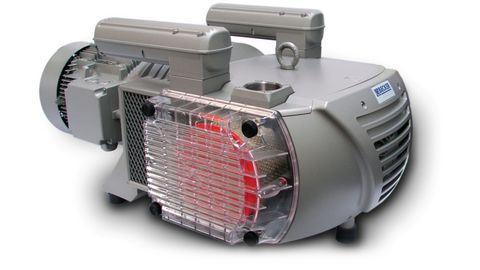

Pompe per vuoto estremamente potenti ed efficienti
ECO VAC

Le pompe per vuoto estremamente potenti ed efficienti garantiscono la presa sicura dei pannelli. Le giranti a secco richiedenti poca manutenzione si distinguono inoltre per le basse emissioni di rumori e per le spese per la manutenzione ridottissime.

Il controllo intelligente del vuoto ECO VAC comanda inoltre mediante software la potenza del vuoto necessaria quando si utilizzano parecchie pompe.

Buono a sapersi

Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


Risparmio energetico facile

Con la gestione intelligente dell'energia ECO Mode per le macchine CNC di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più
