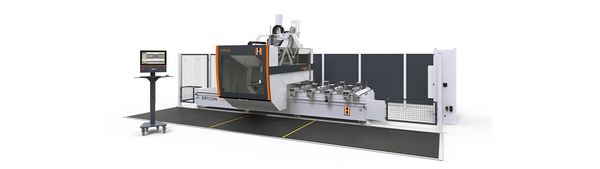

Centro di lavoro CNC EPICON 7235: il potente genio universale adatto a ogni officina

Il CNC a 5 assi EPICON apre nuovi orizzonti nella realizzazione della vostra creatività.

Con tutte le punte e gli aggregati si ottengono lunghezze di lavorazione da 3680 a 7280 mm in direzione X e una dimensione di fresatura di 1650 mm. L'estrema altezza di lavorazione di 300 mm reali dal bordo superiore delle ventose a vuoto con una generosa corsa Z di 565 mm offre uno spazio sufficiente anche per pezzi complessi.

Il design ottimizzato del ponte a portale e della colonna della macchina fornisce la base ottimale per pezzi assolutamente precisi e perfettamente fresati, consentendo allo stesso tempo accelerazioni e velocità di fresatura estreme.

Inoltre, ci sono servoazionamenti diretti ad alta precisione, accoppiamenti senza usura e guide lineari di precisione coperte su cui HOLZ-HER fornisce una garanzia di 10 anni.

Prezzi
x

Esigenze diverse – prezzi diversi

Il prezzo per un macchinario HOLZHER è unico come le vostre richieste. Per questo preferiamo discutere brevemente gli aspetti più importanti direttamente con voi – solo dopo vi invieremo una prima offerta non vincolante.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.
Consulenza personalizzata
x

Consulenza personalizzata – per la massima produttività e più efficienza

Insieme agli Esperti HOLZHER individuerete la macchina giusta per le vostre necessità. Basta inviarci il modulo compilato – gli Esperti HOLZHER discuteranno poi direttamente presso la vostra sede tutti i dettagli.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.

Ecco cosa vi offre la HOLZ-HER EPICON serie

Maggiori informazioni


Dettagli tecnici

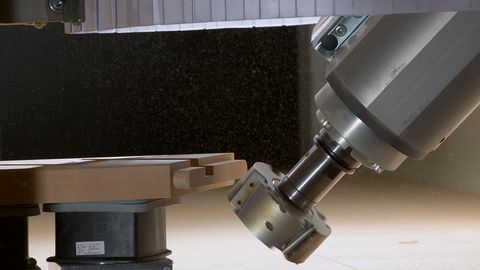

Gruppo fresa Power a 5 assi

Comprovata tecnologia a 5 assi - inclusi azionamenti e sistema di controllo Beckhoff

Il mandrino completamente interpolante a 5 assi da 13 kW (standard) è supportato da cuscinetti ceramici su entrambi i lati e garantisce forze di tenuta estremamente elevate degli azionamenti

Per la lavorazione estrema del legno massello, il mandrino PRO-torque opzionale è la soluzione ideale. Con una potenza di 18 kW e freni meccanici negli assi A e C, questo assicura un'estrema rigidità e risultati perfetti ad alte velocità di avanzamento e un’elevata capacità di rimozione dei trucioli.

CabinetControl NEO - perfetta pianificazione dello spazio 3D con generatore scocche

Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili
Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili
Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili

CabinetControl NEO è il software più facile e veloce da usare per l'uso professionale di progettazione dei mobili e delle presentazioni ai clienti. Progettate mobili o create situazioni abitative complete. Supportate l’immaginativa del vostro cliente per consentire decisioni più rapide. Presentate i mobili progettati in modo fotorealistico da qualsiasi prospettiva direttamente nella sede del cliente.

Mobili

  • Progettate i vostri mobili in diverse situazioni di spazio: armadi, armadi per mansarda, per abbaini, cucine, mobili da bagno, mobili da ufficio, guardaroba, armadi ad ante scorrevoli, mobili da soggiorno, credenze, armadi a muro, mobili per apparecchi Hi-Fi e TV, banconi, letti, tavoli, ecc.

Facile

  • Come falegnami sapete come si costruiscono i mobili. Con l'immissione di pochi dati giungerete direttamente al progetto finito, anche senza conoscenze in ambito CAD. A questo punto basta premere un solo pulsante e tutti i dati per la produzione saranno pronti. In questo modo è possibile pianificare e preparare il lavoro in modo semplice e rapido.

Pianificazione

  • Insieme col vostro cliente progettate e presentate i suoi mobili in modo rapido e chiaro. Potete realizzare direttamente qualsiasi richiesta di modifica spontanea e il vostro cliente potrà vedere immediatamente il risultato. Questo facilita la sua decisione e voi otterrete più rapidamente l’ordine.

Con la progettazione verranno creati automaticamente i dati di taglio e i programmi CNC per la vostra sezionatrice HOLZ-HER e la macchina CNC HOLZ-HER. Grazie a TrunRAY è possibile perfezionare la rappresentazione dei rendering creati per una presentazione di successo al cliente.

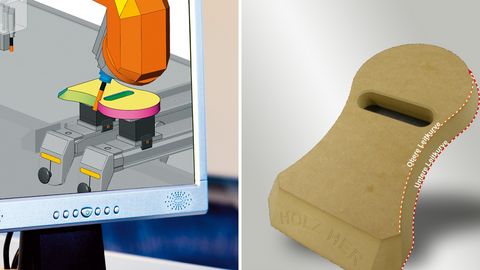

Moduli a 5 assi CAMPUS per simulazione 3D

Modulo per fresatura simultanea a 5 assi CAMPUS

Simulazione dell'asportazione 3D come funzione standard

Già nella dotazione base le macchine EPICON vengono fornite con una simulazione dell'asportazione 3D perfezionata. Si può ordinare la simulazione 3D CAMPUS come opzione supplementare. Essa offre:

  • un controllo collisione
  • una simulazione tridimensionale dei movimenti della macchina e dell'asportazione di materiale dal pezzo in lavorazione
  • una rappresentazione grafica della testa di lavorazione, dell'utensile e del porta-utensili, del piano e dei mezzi di bloccaggio.

Eccezionale fresatura high-speed a 5 assi con CURVE 3D

Per gli operatori più esperti dei 5 assi il pacchetto opzionale CURVE 3D Performance offre tanti vantaggi in più. Con esso le prestazioni eccellenti del mandrino a 5 assi vengono sfruttate per un'eccezionale fresatura high-speed con risultati perfetti. Il modulo CURVE 3D è ideale anche per aumentare le prestazioni se si utilizzano altri software CAD/CAM e offre perfette interpolazioni dei mandrini.

Modulo per fresatura simultanea a 5 assi CAMPUS

Questo modulo supplementare a NC-HOPS assiste la lavorazione a 5 assi con movimenti di interpolazione in molti settori, ad esempio:

  • Fresatura simultanea a 5 assi.
  • Supporto all'interpolazione a 5 assi grazie alla camma conduttrice superiore e inferiore (lavorazione simultanea).
  • Due contorni su strati definiti vengono interpretati come lavorazione a 5 assi.

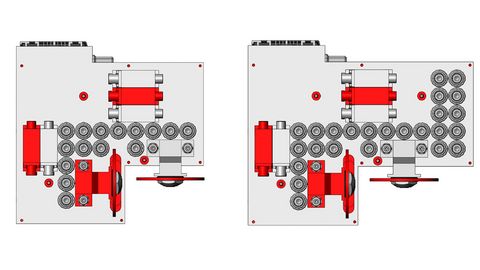

Testa di foratura integrata

Testa di foratura integrata a 21 o 31 mandrini

Con le teste di foratura integrate la EPICON è perfettamente equipaggiata.

21 mandrini

  • Gruppo di foratura con 15 mandrini verticali
  • Sei mandrini orizzontali (estensibile con terzo mandrino orizzontale in direzione X e secondo mandrino orizzontale in direzione Y)
  • Gruppo per scanalature integrato in direzione X (opzionale seconda sega per scanalature in direzione Y)

31 mandrini

  • Gruppo di foratura con 25 mandrini verticali
  • Sei mandrini orizzontali (estensibile con terzo mandrino orizzontale in direzione X e secondo mandrino orizzontale in direzione Y)
  • Gruppo per scanalature integrato in direzione X (opzionale seconda sega per scanalature in direzione Y)

Testa di lavorazione - ottimizzata per i professionisti

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie EPICON

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie EPICON è equipaggiata in modo multifunzionale e perfettamente dotata per la produzione razionale di elementi di corpi di mobili semplici e complessi nella lavorazione continua.

La struttura integrata e compatta rende la testa di lavorazione esemplare nella dinamica, nell'accelerazione e nella precisione di posizionamento. Già nella dotazione base la serie EPICON offre un'ampia gamma di lavorazioni.

Piani di lavoro ad elevata flessibilità

Piano di lavoro standard
Piano X-MOVE
Ausili di carico sollevabili ed abbassabili in modo pneumatico

Piano di lavoro – l'appoggio dei pannelli per processi di lavoro ottimali

La produzione precisa richiede un posizionamento esatto e sicuro dei pannelli. A tale scopo la serie EPICON è dotata di un piano di lavoro a mensola. Esso offre un'elevata flessibilità in tutte le fasi della lavorazione, anche i pannelli con forma complessa possono essere fissati in modo semplice e rapido.

  • Mensole massicce con sistema a vuoto con un circuito, sei traverse facilmente spostabili – bloccabili pneumaticamente in direzione X. Sia chi adopera la mano destra che chi adopera la mano sinistra può comandare facilmente le mensole in modo pneumatico mediante manopola.
  • Metri a nastro in direzione X per un rapido posizionamento delle mensole, puntatore laser per posizionare esattamente gli aspiratori. Su richiesta sono disponibili altre mensole e aspiratori.
  • Le ventose alte 125 millimetri consentono un libero accesso alla testa di lavorazione da tutti i lati.
  • Battute traslanti, eccentriche in bussole di guida temprate. Battute abbassabili pneumaticamente.
  • Quattro ausili di carico sollevabili e abbassabili pneumaticamente per posizionare facilmente i pannelli pesanti. Su richiesta altri ausili di carico.
  • Due pulsanti di grandi dimensioni per il bloccaggio.
  • Più capacità grazie a campi di lavorazione supplementari (su richiesta).
  • Nessuna perdita di vuoto grazie a zone di vuoto singolarmente inseribili.
  • Pompe per vuoto ad alte prestazioni – 100 m3/h.
    Su richiesta: pompe per vuoto da 140 m3/h e 250 m3/h.

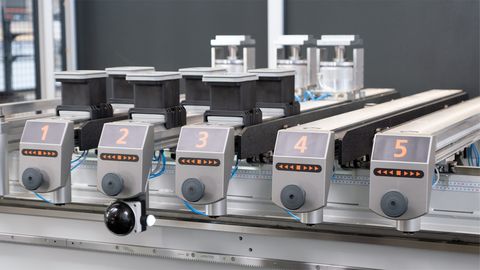

Piano macchina SynchroDrive

Tecnologia di produzione avanzata con 50 assi servoassistiti massimo

Per un posizionamento rapido, preciso e sicuro delle ventose per la lavorazione di pezzi di dimensioni variabili:

  • opzionalmente con sei o dieci console e tre o quattro carrelli di aspirazione per ogni console
  • ogni console e ogni carrello di aspirazione dispongono di un proprio servomotore ad alta precisione per il rispettivo posizionamento
  • tutti gli assi servoassistiti del piano macchina SynchroDrive (fino a un massimo di 50) sono controllati e posizionati in modo sincrono tramite il software della macchina stessa, riducendo così il tempo di attrezzaggio della tavola a un minimo assoluto e garantendo al contempo una posizione esatta delle console e delle ventose sul piano macchina
  • diverse misure di ventosa e speciali ventose per legno massello e tendi-telaio adattano il piano SynchroDrive a qualsiasi applicazione

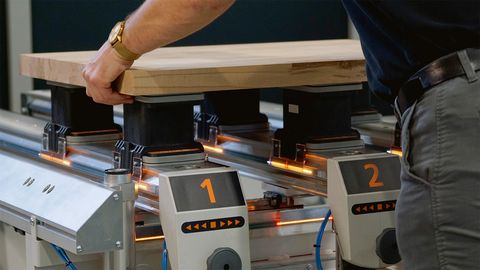

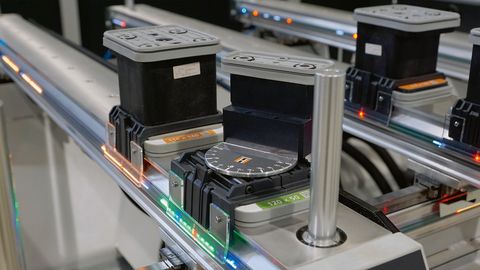

Tavola VISE LED

In HOLZ-HER, VISE sta per Visual Setting, cioè supporto visivo per l'operatore della macchina durante l'impostazione della stessa. Non appena un componente viene posizionato virtualmente, viene visualizzato un suggerimento ottimizzato per le posizioni delle mensole e delle ventose per il vuoto.

Naturalmente, vengono presi in considerazione anche gli utensili utilizzati, così come per i fori passanti, gli svuotamenti e altre operazioni di lavorazione.

Il tavolo a LED di HOLZ-HER con Visual Setting assicura un set-up estremamente veloce, senza errori ed in piena sicurezza sicuro del tuo centro di lavoro evitando così errori di lavorazione e danni alle ventose.

Serraggio del pannello sapientemente studiato

Sistema variabile di tendi-pezzo sincronizzati

Grazie all'impiego di software intelligenti e all'interazione con una tecnologia avanzata, i centri di lavoro CNC offrono prestazioni sempre più elevate. La possibilità di realizzare tutti i singoli dettagli costituisce attualmente il metro di paragone per questo tipo di macchinari. Tutti i componenti devono essere realizzati con la massima qualità e con tutte le lavorazioni possibili e immaginabili in un unico ciclo. Questa "maggiore produttività" apre orizzonti più vasti. Inoltre, la lavorazione CNC assicura la realizzazione di giunzioni in legno tradizionali. Laddove una volta i metodi artigianali comportavano elevati carichi di lavoro e ampie tolleranze, oggi bastano solo pochi clic del mouse per realizzare giunzioni complesse con la massima precisione. Vengono così riscoperte le porte con telaio cianfrinato oppure le giunzioni a coda di rondine.

sistema variabile di aspiratori sottovuoto e tendi-pezzo sincronizzati per la lavorazione superficiale e per la realizzazione di componenti del telaio rettilinei e curvi.

Lavorazione intelligente del legno massello

Perfettamente equipaggiato per una lavorazione individuale e ricca di varianti

Le EPICON vi offrono possibilità nella lavorazione praticamente illimitate. Costruita per sopportare sollecitazioni elevate, la struttura massiccia e progettata con la massima attenzione di entrambe le macchine è un esempio di design industriale moderno e funzionale.

Il piano di lavoro dei centri di lavoro CNC è ideale per la lavorazione di pannelli lunghi per scale, giardini d'inverno, ecc.... grazie alle estreme lunghezze di lavorazione in direzione X. Possono essere lavorati perfino grandi elementi di porte in modo efficientissimo e senza alcuna fatica grazie alla lavorazione pendolare. Con 1650 mm in direzione Y e con una corsa di traslazione Z di 565 mm, entrambe le EPICON è perfettamente equipaggiate per una lavorazione individuale e ricca di varianti.

Molto spazio per tutte le dotazioni di utensili

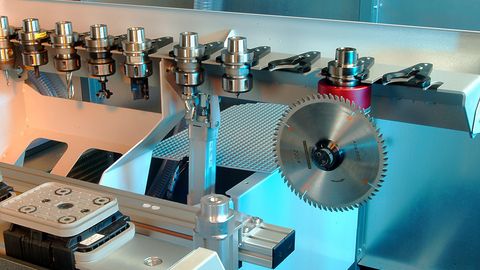

Il cambia-piatto traslante da 12 o 18 postazioni per utensili
Pick-up lineari da 14 postazioni
Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante a 18 o, in opzione, 24 postazioni per utensili consente tempi di preparazione macchina brevi e massima produttività. Per lame con Ø fino a 350 mm è disponibili uno speciale cambiautensili pick-up.

Per completare ci sono cambiautensili pick-up lineari da 14 postazioni per dotazioni di utensili molto ampie.





Gruppi intercambiabili innovativi

Gruppi intercambiabili per le più svariate applicazioni

Il vostro vantaggio per una qualità elevata del prodotto

Moltissimi gruppi intercambiabili per le più svariate applicazioni sono disponibili per tutte le macchine della serie EPICON: dai mandrini multipli tradizionali, ai gruppi per scasso serratura e di taglio, fino alle applicazioni speciali come gli scalpelli per la mortasatura concava e gruppi di tranciatura per la lavorazione di schiume, ecc...

Per eseguire tagli angolari precisi e fori sono disponibili rinvii angolari inclinabili con indicazione digitale dell'angolo e regolazione angolare centrale.

Puntatore laser di serie

Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione

Puntatore laser per posizionare con precisione gli aspiratori o per mostrare il contorno del pannello, montato a destra e a sinistra sulla testa di lavorazione.

Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – la soluzione completa per il posizionamento
Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – proietta l'intero contorno del pannello e tutti gli aspiratori necessari contemporaneamente, nonché tutte le posizioni delle mensole senza limitazione nel numero di linee da proiettare.

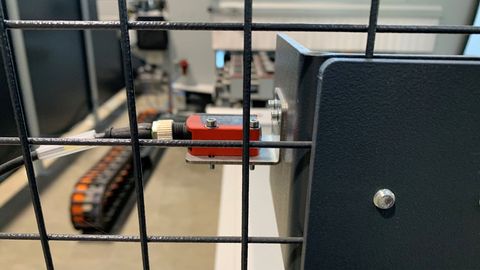

Dispositivi di sicurezza variabili

La sicurezza dell'operatore ha la priorità assoluta. A tal fine, la EPICON offre la possibilità di scegliere liberamente tra i tappetini multi-campo estremamente robusti o le barriere ottiche senza contatto.

Tecnologia del vuoto efficiente

Pompe per vuoto estremamente potenti ed efficienti
ECO VAC

Le pompe per vuoto estremamente potenti ed efficienti garantiscono la presa sicura dei pannelli. Le giranti a secco richiedenti poca manutenzione si distinguono inoltre per le basse emissioni di rumori e per le spese per la manutenzione ridottissime.

Il controllo intelligente del vuoto ECO VAC comanda inoltre mediante software la potenza del vuoto necessaria quando si utilizzano parecchie pompe.

Aspirazione flessibile

Aspirazione flessibile – programmabile su otto posizioni

Aspirazione flessibile – programmabile su otto posizioni

Posizionabile sulla testa di lavorazione in modo completamente automatico su otto posizioni, per adattare con la massima precisione la cabinatura all'altezza del pannello. In tal modo si garantisce l'aspirazione ottimale dei trucioli.

Postazione di comando mobile

Postazione di comando mobile per centri di lavoro CNC HOLZHER

L'ergonomia del vostro posto di lavoro diventa sempre più importante. HOLZ-HER vi offre di serie per tutti i modelli EPICON una postazione di comando mobile, che è dotata di uno schermo multi-touch da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore. Mediante le rotelle è possibile portare la postazione dove può supportare al meglio il processo di lavorazione.

Buono a sapersi

Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


Risparmio energetico facile

Con la gestione intelligente dell'energia ECO MODE per le macchine CNC di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più
